在当今电子产品日趋复杂和微型化的趋势下，印制电路板(PCB)的质量和可靠性至关重要。PCB作为电子产品的核心组件，其焊点质量直接关系到整个设备的性能和寿命。然而，许多潜在的缺陷，如虚焊、空洞、焊点不饱满以及组件错位等，往往隐藏在焊点内部，肉眼难以察觉。为了有效解决这一难题，X射线检测技术应运而生，成为保障电子产品质量的关键利器。

X射线检测技术能够穿透电子元器件的外壳，无损地揭示内部的隐藏缺陷，例如焊点问题、空洞、错位以及组件损坏等。通过在生产早期阶段识别潜在问题，企业可以有效预防产品故障，降低返工成本，并提升产品的整体性能和使用寿命。尤其对于焊点质量的检测，高分辨率的数字X射线成像技术发挥着至关重要的作用。

以下，我们将结合数字X射线成像技术，深入探讨三种关键的PCB焊点检测应用：

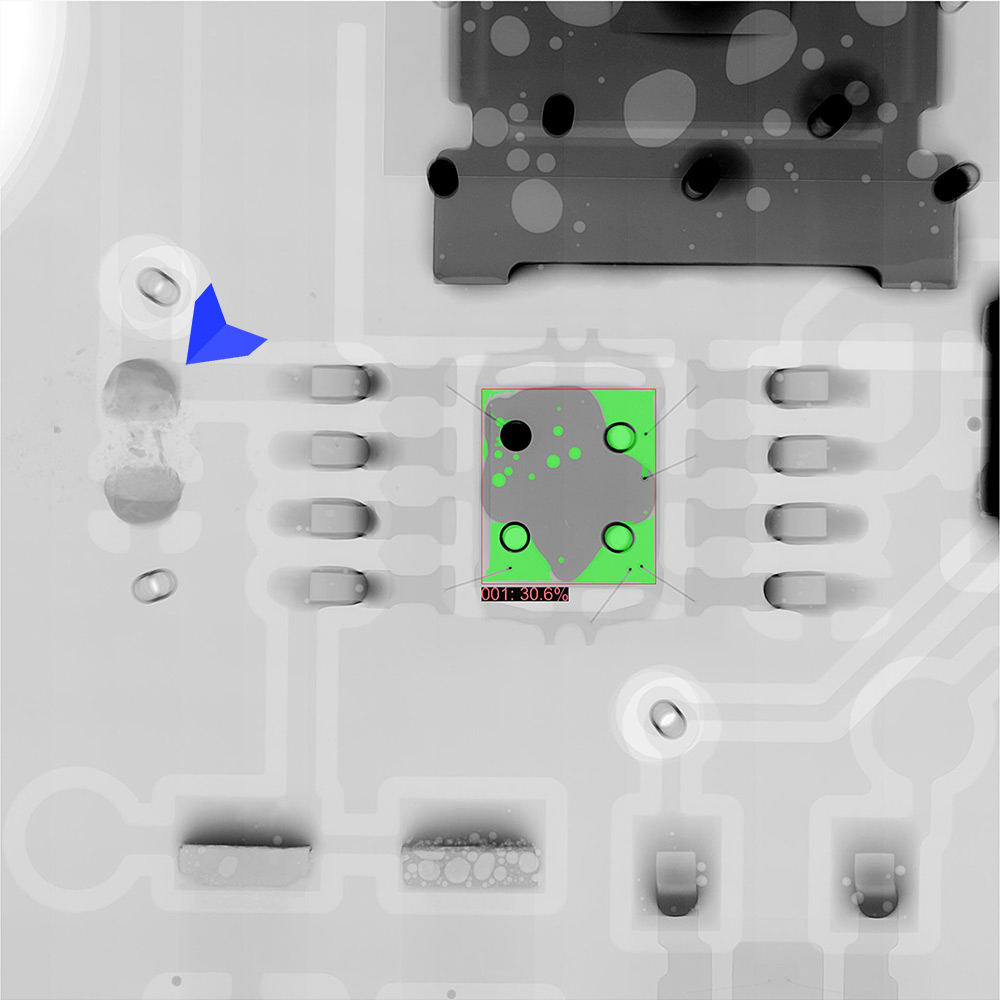

1.焊盘填充度分析：确保焊点连接的强度与导电性


焊盘填充度直接影响焊点的机械强度和电气连接的可靠性。理想的焊点应确保焊锡完全填充焊盘，形成牢固且导电性良好的连接。X射线检测技术能够清晰地呈现焊锡在焊盘上的填充情况，量化分析焊锡的填充比例，从而判断焊点是否饱满，是否存在焊锡不足的风险。这对于避免因焊点虚焊或连接不良导致的产品失效至关重要。

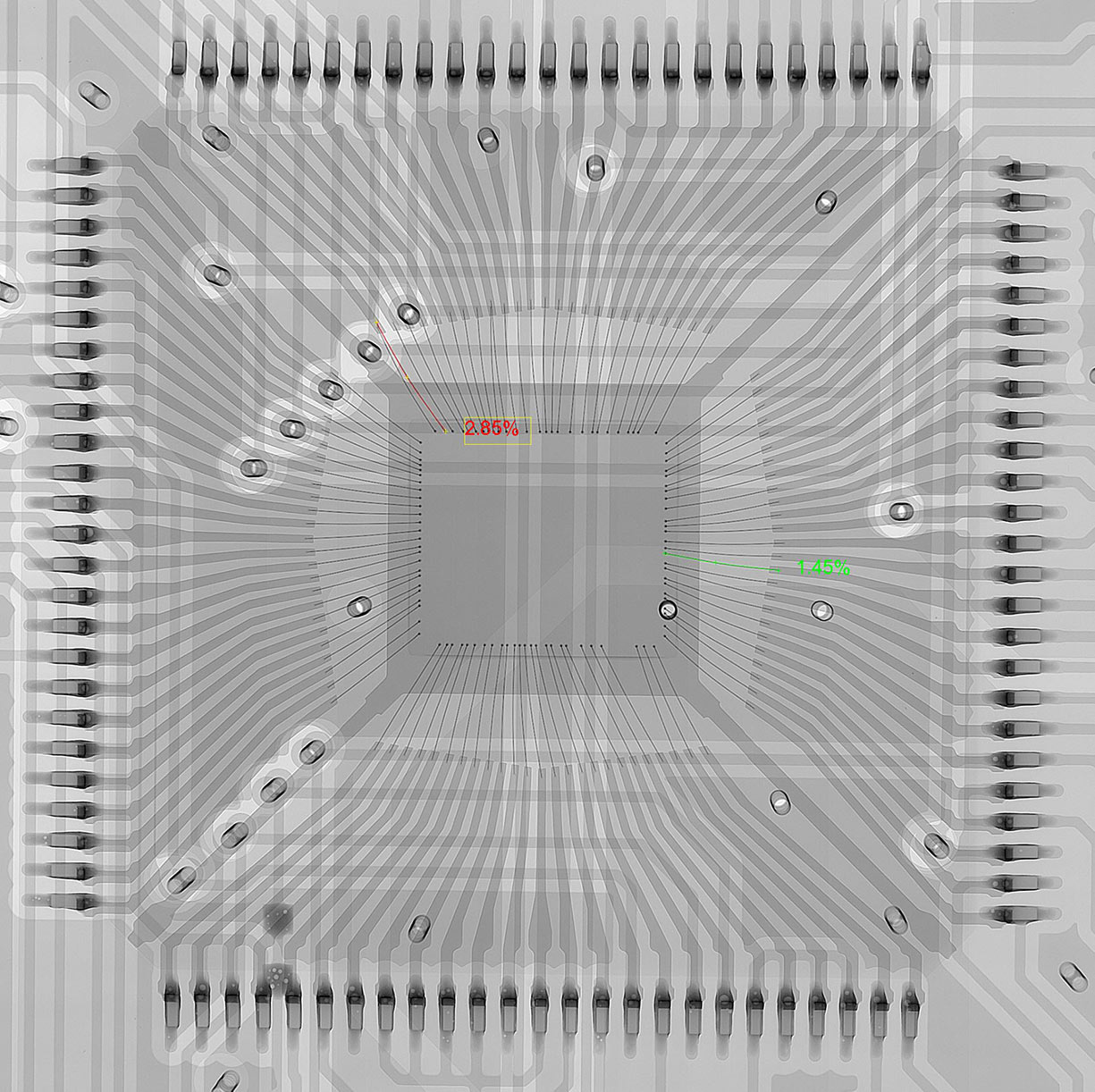

2.FPGA金线偏移分析：预防微芯片封装内部的潜在短路




在复杂的微芯片封装中，细如发丝的金线承担着电气信号传输的关键任务。然而，在封装过程中，金线可能发生变形或偏移，“金线偏移(Wire Sweep)”现象一旦发生，极易造成电气短路，导致产品功能异常甚至完全失效。X射线检测技术可以穿透芯片封装，清晰地呈现内部金线的状态，精确分析金线的变形程度和偏移量，及时发现潜在的短路风险，确保芯片的稳定性和可靠性。

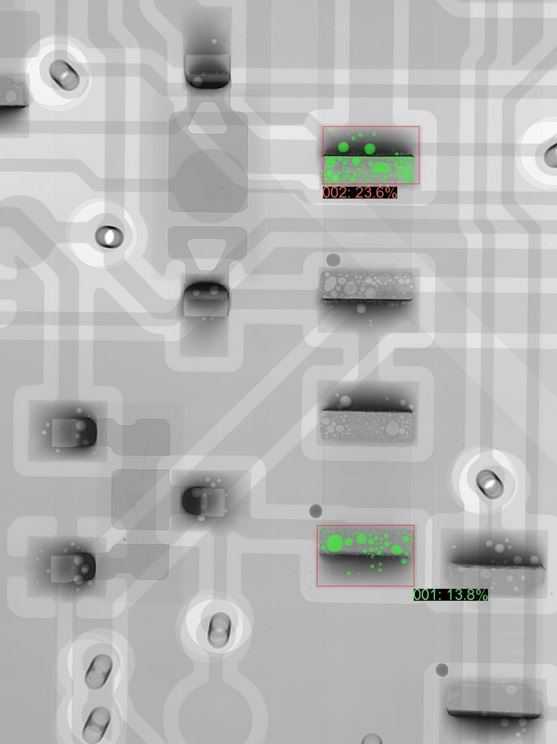

3.焊点孔隙率检测：识别焊点内部的微小空洞




焊点孔隙率是指焊点内部空洞所占的比例。即使是微小的空洞，也可能削弱焊点的机械强度和导电性能，长期使用可能导致焊点开裂或失效。尤其在汽车电子等高可靠性要求的行业，焊点孔隙率有着严格的质量标准。例如，汽车行业的标准通常要求任何焊点中的孔隙率低于20%。



X射线检测技术能够清晰地呈现焊点内部的微小空洞，精确计算孔隙率，并生成直观的数字成像报告。企业可以根据质量标准，快速识别孔隙率超标的焊点，及时调整生产工艺，从而有效控制焊点质量，满足高标准的质量要求。


数字X射线检测技术为PCB焊点质量检测提供了强有力的保障。通过焊盘填充度分析、金线偏移分析以及焊点孔隙率检测等多种应用，X射线检测设备能够全方位、无死角地透视焊点内部的潜在缺陷，帮助企业提升产品质量和可靠性，降低生产成本和风险，增强市场竞争力。对于需要高精度、高可靠性PCB焊点检测的企业而言，引入X射线检测设备无疑是一项明智且具有前瞻性的做法。
