在现代电子工业中，集成电路（IC）芯片如同电子设备的“心脏”，其性能与质量直接关系到终端产品的稳定性和可靠性。随着芯片集成度的不断提高，内部结构日益复杂，传统的检测手段往往难以触及芯片内部的“微观世界”。如何在不破坏芯片的前提下，快速、准确地检测出内部潜在的缺陷，成为IC芯片制造企业和应用企业共同面临的关键挑战。

2D X-Ray无损检测技术：IC芯片质量保障的“透视眼”

2D X-Ray（二维X射线）检测技术正是一种强大的无损分析工具，它如同为我们提供了一双“透视眼”，能够穿透IC芯片的封装材料，直观地展现其内部构造，无需破坏样品即可洞悉芯片内部的“秘密”。X-Ray检测技术利用X射线穿透物质时衰减程度不同的原理，对IC芯片内部结构进行成像，从而快速、低成本地识别各种潜在的缺陷，例如：

• *结构性缺陷：裂纹、断裂、碎片等结构完整性问题，直接威胁芯片的物理可靠性和长期稳定性。

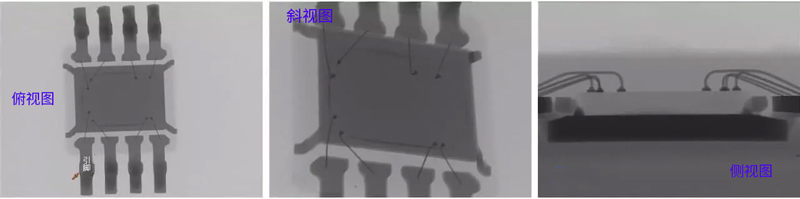

• *连接性缺陷：键合线异常、开路、短路等电气连接问题，导致芯片功能失效，是产品性能的致命杀手。正如以下图像所示：

这幅X-Ray图像清晰地揭示了IC芯片内部引线框架与金线（键合线）之间存在的“开路”缺陷。金线作为连接芯片内部电路与外部世界的桥梁，一旦出现断裂或连接不良，将直接导致芯片的功能丧失。X-Ray检测的强大之处在于，它能在不破坏封装的情况下，精准定位这类深藏内部的连接性问题，为后续的失效分析和工艺改进提供关键信息。

• *材料性缺陷：空洞、杂质、焊锡残留等材料均匀性问题，影响芯片的导电性、散热性及长期可靠性。例如，焊锡残留，这种看似微小的瑕疵，一旦出现在不该出现的位置，就可能引发严重的质量问题。

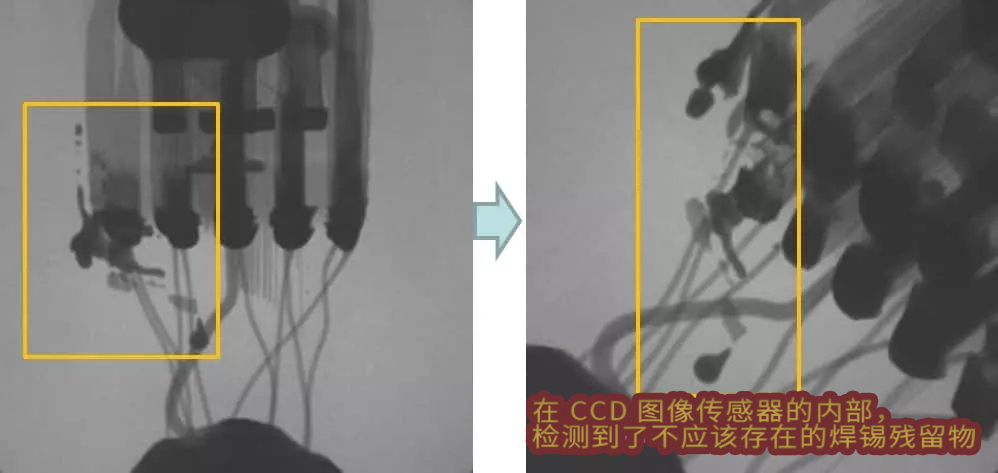

上方检测图像展示了CCD图像传感器内部的焊锡残留物。CCD(电荷耦合器件)作为精密的图像感应元件，内部的任何异物都可能影响其成像质量甚至导致功能失效。X-Ray检测设备能够捕捉到这类细微的内部污染，确保CCD芯片乃至整个IC芯片的纯净度和可靠性。

• *尺寸和布局异常：芯片尺寸偏差、Die(晶片)尺寸错误、内部组件错位等，反映制造工艺的偏差和潜在的装配问题。

X-Ray检测的应用场景：贯穿IC芯片生命周期的质量管控

X-Ray检测技术并非只应用于最终的产品质量检验环节，其价值贯穿于IC芯片的设计、研发、生产和失效分析等各个阶段：

• *设计验证(Design Verification)：在芯片设计初期，利用X-Ray技术对原型样品进行快速检测，验证设计方案的合理性，及早发现潜在的结构性问题，避免设计缺陷延续到生产阶段。
• *研发优化(Development Optimization)：在新的封装工艺或材料导入时，X-Ray检测能够快速评估工艺参数的优劣，优化工艺流程，提升产品良率和可靠性。
• *生产质量控制(Production Quality Control)：在生产线上，X-Ray检测设备可以对每一批次、甚至每一个IC芯片进行抽样或全数检测，及时发现和剔除不合格品，防止缺陷产品流入市场，造成品牌声誉和经济损失。
• *失效分析(Fault Isolation)：当产品出现故障时，X-Ray检测可以快速定位失效发生的物理位置，辅助工程师进行深入的失效机理分析，加速问题解决，并为后续的改进提供依据。

为何选择X-Ray检测？

• *无损检测，样品完好：X-Ray检测最大的优势在于其非破坏性，被检样品在检测后仍可继续使用或进行其他分析，尤其对于昂贵的IC芯片而言，无损检测意义重大。
• *快速高效，节约成本：相比于传统的破坏性分析方法，X-Ray检测速度更快，操作简便，能够在短时间内完成大量样品的检测，大幅降低检测成本和时间。
• *全面透视，洞察内部：X-Ray能够穿透封装材料，直接呈现芯片内部的真实结构，发现肉眼无法触及的内部缺陷，实现更全面的质量评估。

在IC芯片质量控制日益严苛的今天，2D X-Ray无损检测技术无疑是保障产品品质、提升企业竞争力的有力武器。它以其独特的优势，为IC芯片制造及应用企业提供了高效、可靠、经济的内部缺陷检测解决方案，助力企业在激烈的市场竞争中脱颖而出。
