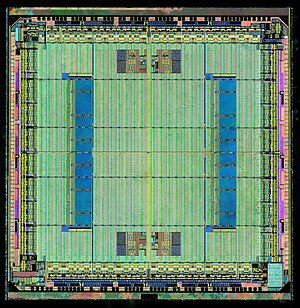

现场可编程逻辑门阵列（英语：field-programmable gate array，缩写为FPGA），它以PAL、GAL、CPLD等可编程逻辑器件为技术基础发展而成。作为特殊应用集成电路（ASIC）中的一种半定制电路，它既弥补全定制电路不足，又克服原有可编程逻辑控制器逻辑门数有限的缺点。


在当今快速发展的电子技术领域，现场可编程门阵列(FPGA)正扮演着日益重要的角色。作为一种高度灵活和可重构的半导体器件，FPGA已经成为从通信、航空航天到医疗设备等众多关键应用领域的核心组件。它们独特的可编程性使得制造商能够在硬件层面实现定制化的逻辑功能，从而加速产品开发周期并提升系统性能。然而，随着FPGA应用的日益广泛和复杂，对其质量和可靠性的要求也达到了前所未有的高度。尤其是在那些对安全性、稳定性和长期运行有着极端要求的关键领域，任何潜在的FPGA缺陷都可能导致灾难性的后果。因此，如何有效地检测和预防FPGA的潜在缺陷，确保其在各种严苛环境下的可靠运行，成为了相关企业必须认真思考和解决的关键问题。

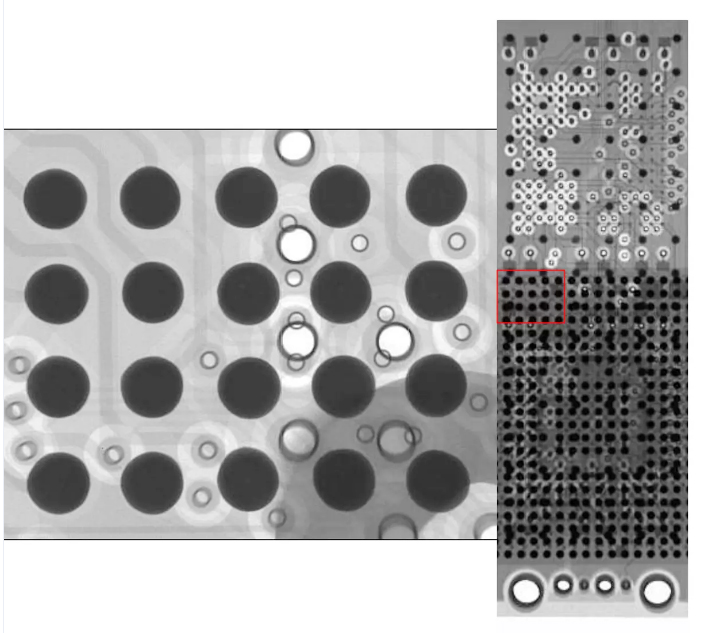

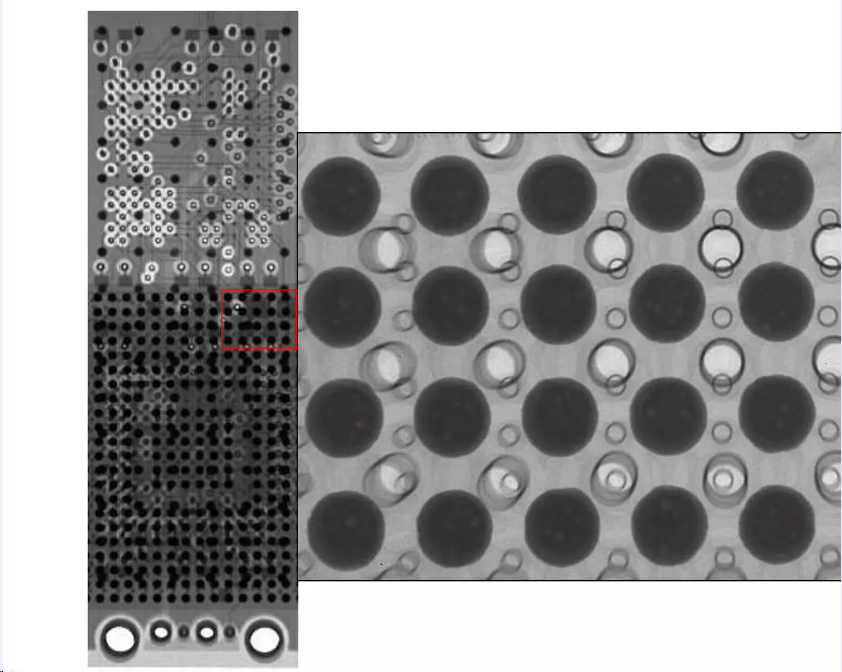

为了应对这一挑战，X-ray检测技术应运而生，并逐渐成为FPGA质量控制流程中不可或缺的一环。与传统的目视检查或电学测试方法不同，X射线机能够穿透FPGA的封装材料，直接观察其内部结构，从而发现那些隐藏在芯片内部，肉眼无法识别的缺陷。这些缺陷可能包括但不限于：内部线路的断裂或短路、焊点虚焊或空洞、封装内部的异物残留、以及芯片Die本身的微小裂纹等。这些看似微小的缺陷，在长时间运行或者极端工作条件下，都可能逐渐扩大，最终导致FPGA功能失效，甚至引发整个系统的崩溃。对于那些将FPGA应用于高可靠性、长寿命关键系统的企业而言，例如航空航天、医疗设备以及工业控制等领域，采用X射线机对FPGA进行全面的质量评估，就显得尤为重要和迫切。这不仅仅是一种质量控制手段，更是一种对产品质量和用户安全负责的体现。

 通过引入X-ray检测技术，企业能够有效地提升FPGA的质量控制水平，并获得多方面的显著优势。首先，X射线机能够在早期生产阶段就发现潜在的缺陷，从而避免将有质量问题的FPGA应用于最终产品中，这从源头上降低了产品故障率，减少了后期维护和更换的成本。X-ray检测作为一种非破坏性的检测方法，可以在不损伤FPGA芯片的前提下，对其进行全面的内部质量评估，这保证了每一颗经过检测的FPGA都能保持其原有的性能和可靠性。再者，对于那些需要满足严格行业标准和法规要求的企业，例如医疗器械制造商或航空电子设备供应商，X-ray检测能够提供客观、可量化的质量数据，帮助企业证明其产品符合相关的质量标准，从而顺利通过认证，进入市场。更重要的是，采用X-ray检测技术，能够显著提升企业的产品质量声誉，增强客户对产品可靠性的信任感，这对于在竞争激烈的市场环境中赢得客户，保持长期发展至关重要。

对于需要使用FPGA，尤其是将其应用于关键领域的企业而言，引入X-ray检测技术不仅是提升产品质量的有效手段，更是确保产品可靠性、降低风险、提升企业竞争力的战略性选择。通过采用先进的X射线机，企业能够对FPGA进行全面的质量把控，从细微之处着手，保障每一颗芯片的卓越品质，最终为用户提供更可靠、更安全、更值得信赖的产品和解决方案。


扩展阅读：

FPGA一般来说比特殊应用集成电路（ASIC）的速度要慢，无法完成更复杂的设计，并且会消耗更多的电能。但是，FPGA具有很多优点，比如可以快速成品，而且其内部逻辑可以被设计者反复修改，从而改正程序中的错误，此外，使用FPGA进行调试的成本较低。厂商也可能会提供便宜、但是编辑能力有限的FPGA产品。因为这些芯片有的可编辑能力较差，所以这些设计的开发是在普通的FPGA上完成的，然后将设计转移到一个类似于专用集成电路的芯片上。在一些技术更新比较快的行业，FPGA几乎是电子系统中的必要部件，因为在大批量供货前，必须迅速抢占市场，这时FPGA方便灵活的优势就显得很重要。
