在现代工业的复杂脉络中，线束如同人体的神经系统，遍布于汽车、航空航天、医疗设备、通信系统等各个关键领域。它们负责传输电力和信号，是机器设备稳定运行的基石。线束虽小，其内部结构却错综复杂，任何细微的瑕疵都可能导致严重的故障，甚至引发安全事故。因此，如何确保线束的质量与可靠性，成为了制造企业不可忽视的重要课题。

传统的线束检测方法，往往依赖于人工目检或简单的电气测试。这些方法对于表面缺陷或许有效，但对于隐藏在线束内部的“隐疾”则显得力不从心。例如，连接器内部的压接不良、焊点虚焊、线材断裂、屏蔽层破损等问题，单凭肉眼难以察觉，而电气测试也可能无法精确定位缺陷所在。这些潜在的质量隐患，就像一颗颗“定时炸弹”，随时可能引爆产品质量危机。

面对日益严苛的质量标准和市场竞争，企业迫切需要一种更高效、更精准的检测手段，以“透视”线束内部，揪出潜藏的缺陷。Xray射线检测设备应运而生，为线束质量控制带来了新质突破。

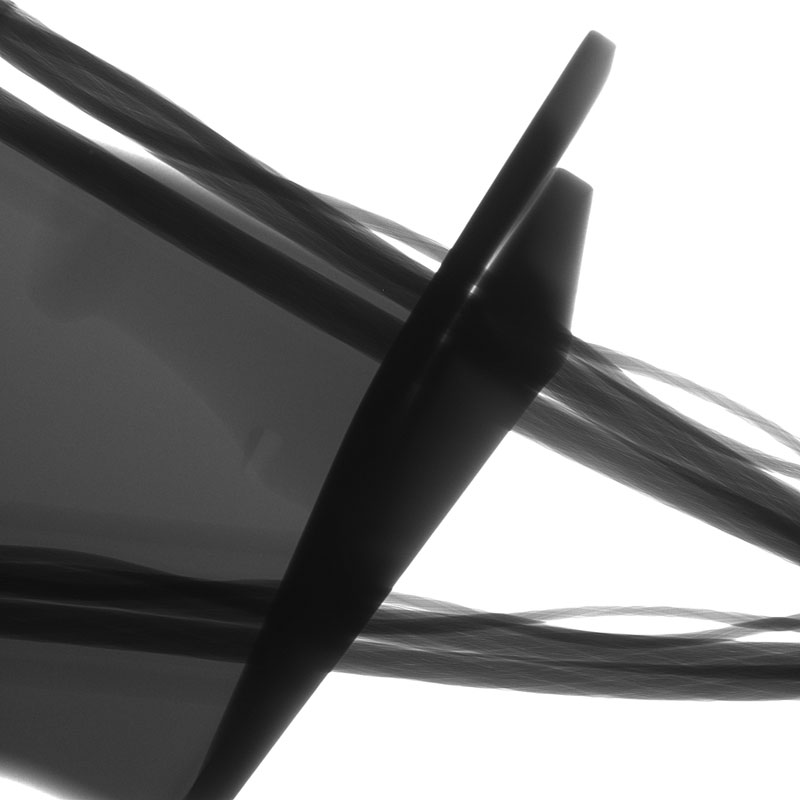

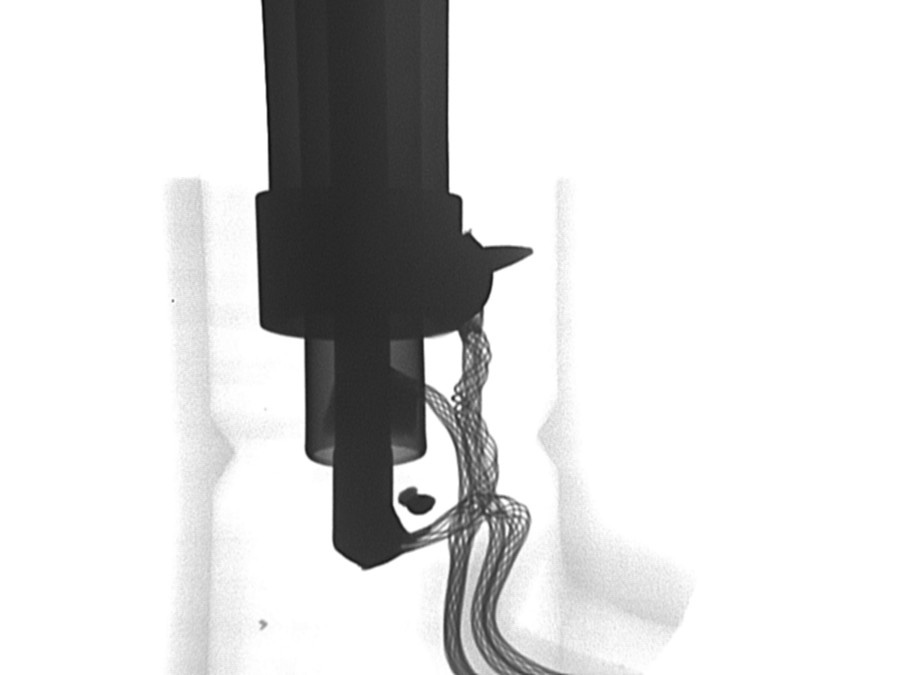

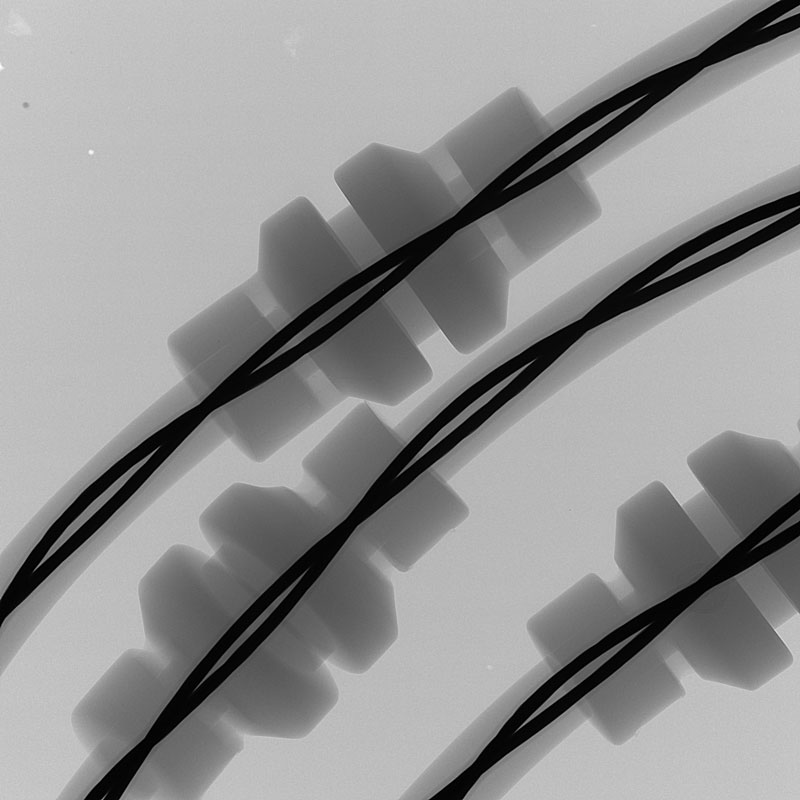

X射线，顾名思义，具有强大的穿透能力。当X射线照射到线束上时，不同材质和密度的部件对X射线的吸收程度不同，形成明暗对比的图像。通过分析这些图像，我们可以清晰地“看到”线束内部的结构，例如：

-连接器和端子压接质量：X射线可以清晰呈现连接器内部端子的压接情况，识别是否存在压接不到位、压接变形、甚至端子缺失等问题。对于多针连接器，通过旋转样品台，从不同角度进行观测，可以有效避免部件重叠造成的图像分析困难。

-焊点质量：无论是焊接端子还是线束中的焊点，X射线都能有效检测虚焊、空焊、焊料不足、气泡等缺陷。CT扫描技术更进一步，可以提供焊点区域的横截面图像，让焊点内部的细节一览无余。

-线材内部缺陷：X射线能够穿透绝缘层，检测线材内部是否存在断线、短路、导体损伤、屏蔽层破损等问题。即使是金属屏蔽线，高穿透力的X射线源也能保证清晰成像。

-注塑件质量：对于带有注塑连接器的线束，X射线可以检测注塑件内部是否存在气泡、裂纹、杂质等缺陷，确保注塑件的完整性和密封性。

与传统检测方法相比，X射线检测技术具有无可比拟的优势：

-非破坏性检测：X射线检测无需拆解线束，不会对被测样品造成任何损伤。

-内部缺陷可视化：X射线能够穿透材料，直接呈现线束内部结构和缺陷，实现“透视眼”般的效果，这是传统目检和电气测试无法企及的。

-检测效率高：X射线检测速度快，可以快速扫描整个线束，大大提高检测效率，满足批量生产的需求。

-结果客观可靠：X射线图像可以进行数字化处理和分析，检测结果更加客观、准确，减少人为误差。

在追求卓越品质的今天，线束质量直接关系到终端产品的性能与安全。X射线检测技术以其独特的优势，为线束质量控制提供了强有力的保障。对于需要进行线束检测的企业而言，引入Xray射线检测设备，不仅能够有效提升产品质量，降低不良率，还能增强客户信任，提升品牌竞争力，最终在激烈的市场竞争中赢得先机。
