什么是X射线检测？

X射线检测（又称为射线检测）是一种先进的诊断技术，利用X射线生成物体内部结构的影像。它是一种非破坏性的方法，这意味着在检测过程中不会损坏被检测的物品。此技术基于X射线穿透不同材料的能力，不同材料对射线的吸收程度不同，从而获得内部结构的详细影像。

在电子制造业中，X射线技术被广泛应用于质量控制以及检测肉眼无法发现的缺陷。由于电子元件的微型化和复杂性，这项技术尤为重要。X射线检测可对电路板（PCB）、焊点及元件进行精确检查，确保精度和可靠性。检测器会捕捉影像，显示如裂纹、短路、焊接空洞及其他结构异常的缺陷。

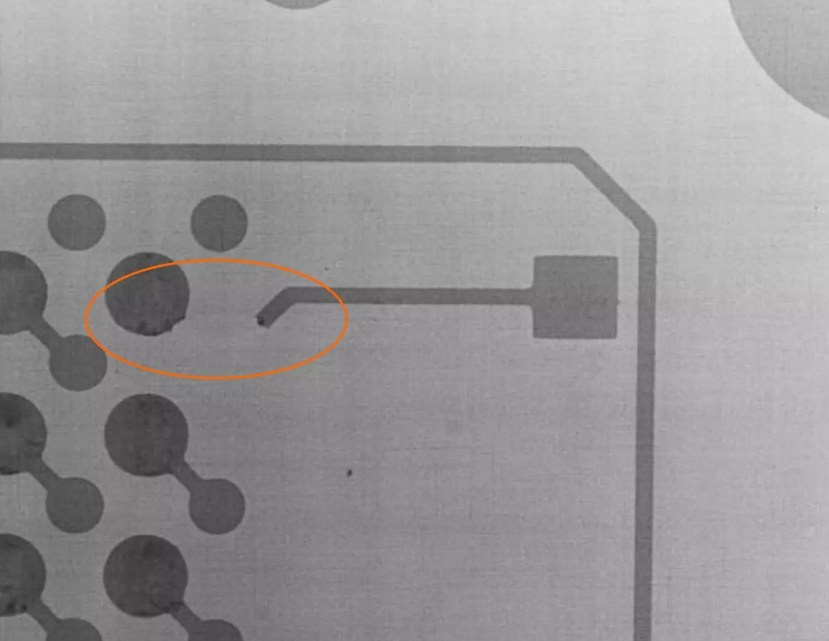

Xray检测出肉眼难以发现的PCB内部断线

X射线检测系统范围广泛，从简单的扫描仪到能够生成2D及3D影像的先进计算机断层扫描（CT）系统，能从不同角度对元件进行全面分析。X射线检测可应用于生产的各个阶段，从进料检验到成品最终检查，快速识别并消除问题，提高设备的质量与可靠性。

X射线检测设备的核心应用

X射线检测在表面贴装技术（SMT）及通孔技术（Through-hole technology）质量控制中的应用尤为显著。它能精确检查电路板表面焊接情况及焊孔的填充分析。通过可视化连接的内部结构，可快速检测并修正影响设备功能和耐用性的缺陷。

此外，X射线检测还用于验证是否符合IPC标准——该标准规范了电子元件的质量与可靠性。它能深入分析BGA（球栅阵列）及其他先进元件的连接情况，确保符合行业要求。此技术还可检测来料元件的质量，包括通过内部结构与原始规格的对比来鉴别假冒元件。此外，X射线还能分析电路板（PCB）中的制造错误，迅速识别并淘汰有缺陷的批次产品。

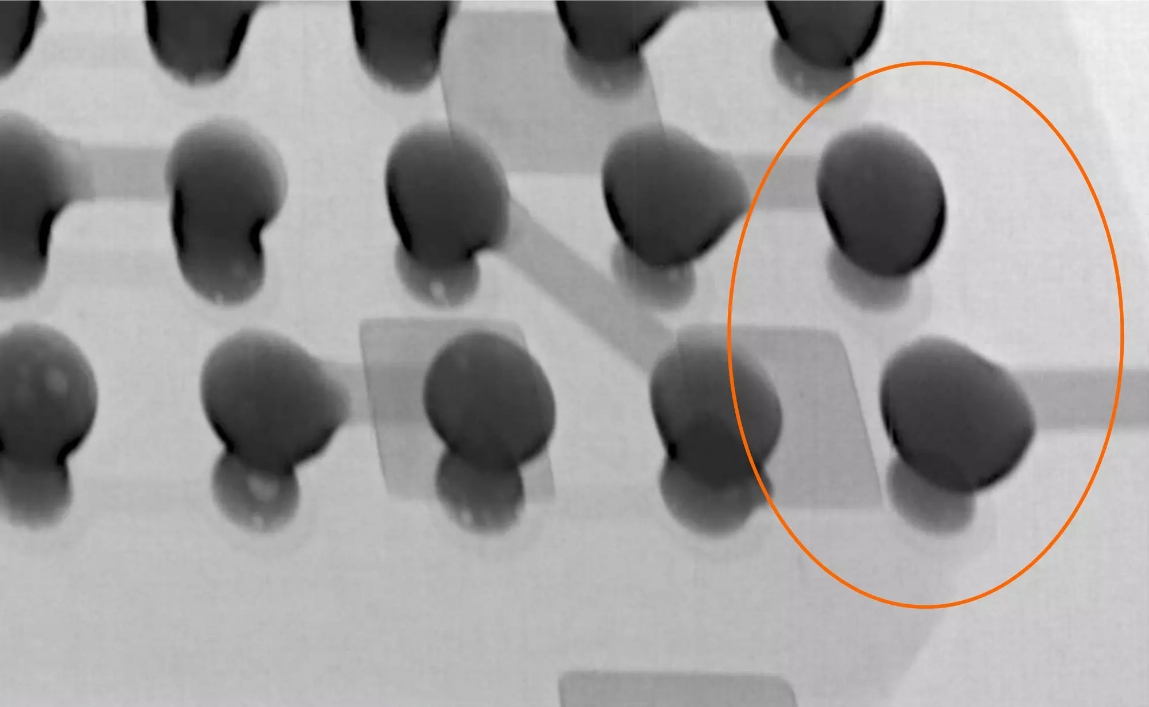

BGA焊点开裂xray检测影像图

X射线检测的应用场景

X射线检测在电子制造业中有广泛的应用，并在许多领域提供显著优势。以下为其主要应用场景：

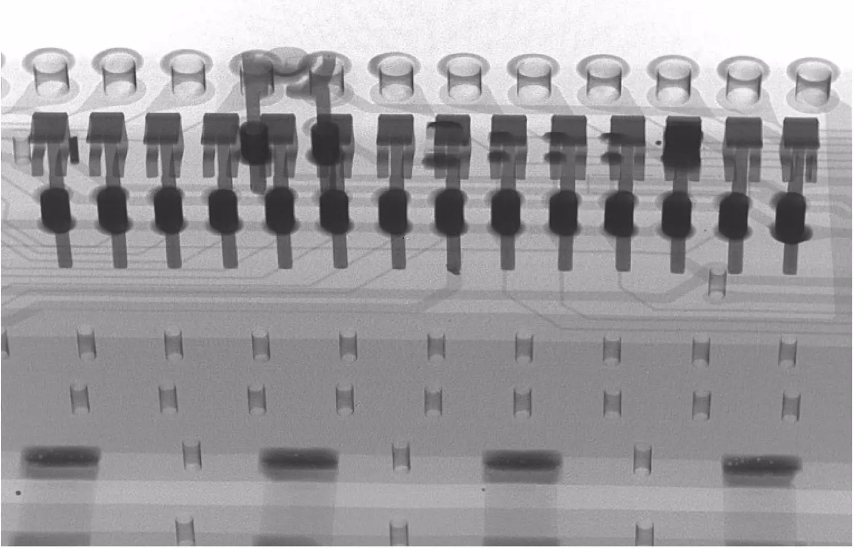

1.电路板组装精度检测电路板：X射线检测可验证焊孔的填充情况及隐蔽区域的组装准确性，无论是SMT还是THT，均能检测焊接不良等问题，避免功能及机械性问题。
2.IPC标准符合性验证电路板：X射线检测确保BGA连接及其他元件符合IPC标准，防止因不当组装引发的问题，如焊接桥接及空洞等。
3.新产品导入支持电路板：X射线检测有助于验证新产品的生产参数及元件焊接的正确性，加快产品上市，同时降低制造缺陷风险。
4元件真伪分析电路板：X射线检测能通过与原始规格比较内部结构，帮助检测假冒元件，这对产品的可靠性至关重要。
5.PCB检测：X射线技术可对电路板进行详细分析，识别如裂纹及短路等缺陷，提升成品的质量与可靠性。

X射线技术的局限性

尽管X射线技术在电子制造业中具有众多优势，但也存在一些局限性。

其中主要挑战包括对X射线辐射敏感元件的损害风险，例如半导体存储器（RAM、EEPROM）、微控制器及其他集成电路。高剂量的辐射可能会损害其内部结构。
易受损元件包括结构精细及抗辐射能力较低的元件，例如某些传感器、晶体管及光伏元件。因此，采取适当的功率校准与防护措施是降低损害风险的关键。
此外，操作经验对于有效且安全地进行检测至关重要。操作X射线系统需要经过专业培训，熟悉校准及影像解析的知识。经验不足可能导致结果解读错误及元件损坏。
另一关键限制是功率选择的适当性。过高的功率可能使元件过曝，导致影像失真及损坏，而功率不足则可能无法提供足够的影像质量来识别缺陷。
X射线技术的成本及可得性也是一大障碍。购买与维护X射线系统的费用昂贵，对于规模较小的公司可能是一个挑战。有时需要将检测外包给第三方机构，进一步增加成本。
此外，X射线技术还有物理限制。在某些复杂电子设计中，某些缺陷可能难以检测或解读。有时需要采用其他检测方法或多种技术结合使用，以获得元件质量的全面图像。
