随着电子产品小型化、高密度化发展，对焊接质量的要求也越来越高。传统的目视检测方法效率低、易受主观因素影响，已无法满足现代生产的需求。

X-ray检测技术凭借其非接触、高精度等优势，成为检测焊接透锡率的理想方案。

方案目标：

• 兼容两条产线的不同型号产品交叉自动检查；

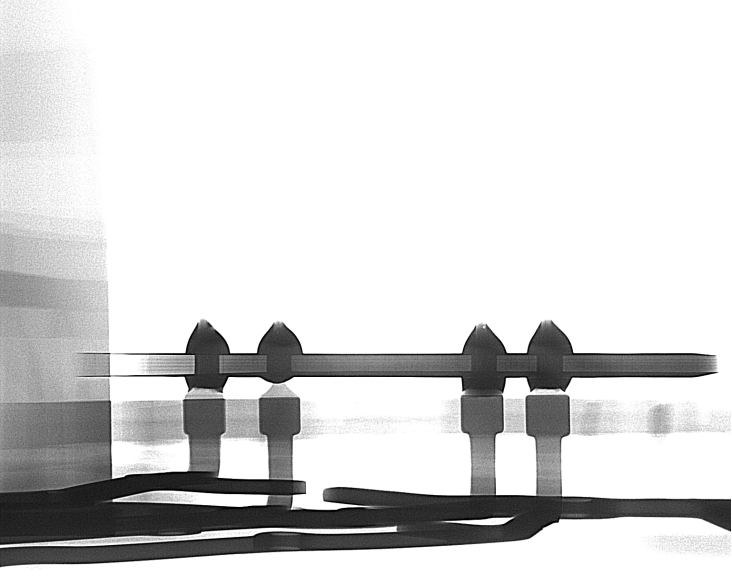

• 自动检查产品内线路板四个插针焊接透锡率，并根据设定标准判定是否合格，具备分选功能；
• 效率要求：10小时检测6000个产品，即平均每分钟检测10个产品。

方案设计：

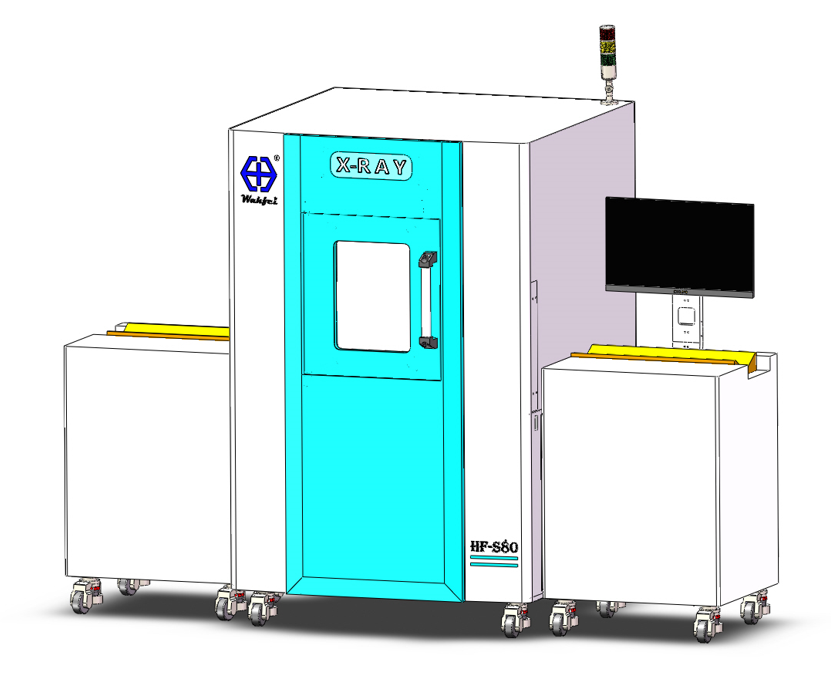

本方案的核心是X-ray检测系统，配合自动化上下料机构、图像识别系统以及分拣系统，实现透锡率的自动检测和分拣。

• X-ray检测系统：选择高分辨率的X-ray成像系统，能够清晰地捕捉到焊点内部的锡料分布情况。系统需具备可调节的射线能量和曝光时间，以适应不同型号产品的检测需求。为保证检测精度，建议采用微焦点X-ray管和高灵敏度探测器。
• 自动化上下料机构：设计兼容两条产线不同型号产品的上下料机构。这可能需要采用可调节的夹具或托盘，以适应不同产品的尺寸和形状。上下料机构需要与X-ray检测系统联动，实现产品的自动定位和传输。为了提高效率，可以考虑使用机械臂或传送带等自动化设备。
• 图像识别系统：该系统是方案的关键部分。它需要对X-ray图像进行处理和分析，自动识别四个插针的位置，并计算每个插针的透锡率。图像识别算法需要具备鲁棒性和抗干扰能力，能够准确识别不同角度、不同亮度下的焊点图像。为了兼容不同型号产品，需要预先对不同型号产品的插针位置进行标定，并将标定数据存储在系统中。系统需要能够根据预设的透锡率标准自动判定焊点是否合格。
• 分拣系统：根据图像识别系统的判定结果，将产品自动分拣到合格品和不合格品区域。分拣系统可以采用机械臂、推板式分拣机等多种形式。分拣过程需要平稳可靠，避免对产品造成损伤。
• 软件控制系统：整合以上各个子系统，实现整个检测流程的自动化控制。软件系统需要具备友好的用户界面，方便操作人员设置参数、查看检测结果和生成报表。系统需要记录每个产品的检测数据，以便追溯和分析。

方案实施关键点：

• 不同型号产品兼容性：这是方案实施的关键挑战。需要在设计阶段充分考虑不同型号产品的差异，并选择合适的硬件和软件方案。建议采用模块化设计，方便后期扩展和升级。
• 检测精度和速度：需要选择高性能的X-ray成像系统和图像识别算法，以保证检测精度和速度。可以考虑采用并行处理技术，提高检测效率。
• 系统稳定性和可靠性：需要选择可靠的硬件设备，并进行严格的测试和验证，确保系统长期稳定运行。

预期效益：

• 提高检测效率，满足10小时检测6000个产品的需求。
• 提升检测精度，减少人为误差。
• 降低人工成本，提高生产效率。
• 提升产品质量，降低不良率。

以上内容仅作参考，具体实施细节需由相关领域专业团队结合实际需求进行深入评估，并提供定制化的专业解决方案。
