X射线检测设备是您提升产品质量、保障生产安全的得力助手。它能快速、精准地检测产品内部缺陷，提高生产效率。然而这可不是说说而已，背后是深厚的电磁学、物理学原理和精密仪器技术的综合应用，这才为产品的质量提供了坚实的科学保障。此文带您深入理解。

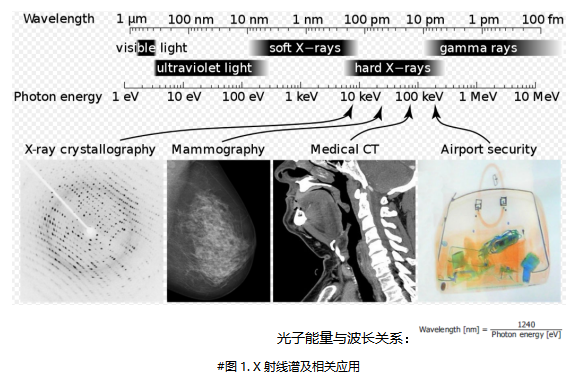

在浩瀚的物理世界中，X射线如同一束神秘而强大的光，照亮了我们对微观世界的认知之路。它不仅是物理学家手中的 ，更是医学、工业、农业等多个领域不可或缺的“神器”。那么，X射线究竟是什么呢？


基础篇：X射线的初探

X射线的产生

按照物理机制的不同，X射线的产生原理被划分为轫致辐射与特征辐射两大类别。

轫致辐射，源自德语词汇“bremsstrahlung”，意为制动或刹车辐射。其本质在于，当高速运动的电子接近物质原子核时，受到原子核电场力的影响，电子的运动轨迹会发生偏转，并伴随着动能的显著损失。根据能量守恒定律，这部分损失的动能会以辐射的形式释放，其中电磁辐射即为X射线光子。光子的能量直接对应于电子损失的动能，由公式Ep=hv=E1-E2给出，其中Ep代表光子能量，h为普朗克常数，v为光子频率，E1和E2分别为电子碰撞前后的动能。



X射线发生装置

X射线发生装置的种类繁多，其中最为人所熟知的便是X射线管。然而，除了X射线管之外，国家级大型同步辐射光源同样占据着重要地位。此外，还有诸如激光等离子体光源、X射线激光以及X射线自由电子激光等多种先进的光源设备，它们均具备产生X射线的能力，部分设备甚至能生成相干性极强的X射线激光。

X射线管作为真空电子管技术的一个分支，其MFX系列产品因焦点尺寸小、稳定性高等显著优势，在高端X射线管市场中享有较高的品牌知名度和市场占有率，如滨松电子管事业部所生产的便是此类产品。

同步辐射光源则是利用速度接近光速的带电粒子在磁场中作圆周运动时，沿偏转轨道切线方向发射的连续谱电磁波。这种电磁波的物理原理与韧致辐射相似，但驱动电子运动改变的场力因素有所不同。1947年，人类首次在电子同步加速器上观测到这种电磁波，并将其命名为同步辐射，后又称之为同步辐射光。同步辐射光具备诸多优点，如频谱宽（覆盖红外、可见光、紫外至X射线范围内的连续光谱）、亮度高（第三代同步辐射光源的X射线亮度可达X光机的上亿倍）、准直度高、偏振度高以及脉冲窄等。这些优点使得同步辐射光在多个前沿科技领域得到了广泛应用。

目前，全球有近40台同步辐射光源正在运行，同时还有许多新的光源正在设计或建造中。在中国，北京同步辐射装置、合肥中国科技大学同步辐射装置以及台湾新竹同步辐射装置分别代表了第一、第二和第三代光源的发展水平，而新建的上海光源也属于第三代光源的行列。

X射线特征及应用

X射线，作为一种高能光子束，展现出诸多独特的性质，这些性质大致可以分为物理效应、化学效应和生物效应三个方面。

在物理效应方面，X射线以其波长短、能量强的特点，展现出强大的穿透力。当照射物质时，尽管会有部分射线被吸收损耗，但仍有相当数量的射线粒子能够穿透物质。这种穿透力与光子能量和物质密度密切相关：光子能量越强，穿透力愈发显著；物质密度越小，则穿透效果更为突出。这一特性被广泛应用于射线影像技术中。

此外，X射线还具有荧光效应。尽管其波长很短，无法直接观察，但当照射到某些物质上时，能够激发这些物质的荧光特性，且荧光强度与射线量成正比。这一特性在X射线探测器中得到了充分利用，尤其是耦合的闪烁晶体，正是基于这一原理而工作。除此之外，X射线还具备电离、干涉、衍射等物理效应，这些效应为物质结构分析、射线显微镜等应用提供了有力支持。

在化学效应方面，X射线具有感光效应。它能够使胶片感光，且感光强度与X射线量成正比。这一特性在早期医疗成像领域得到了广泛应用，为医学影像的发展奠定了坚实基础。

而在生物效应方面，X射线对生物细胞具有诱导变异、破坏甚至致死的作用。因此，在接触X射线的活动或工作中，必须严格遵守辐射防护规定，定期接受辐射安全培训，以确保生命安全。然而，合理利用X射线的生物效应也能带来巨大益处，例如在肿瘤治疗中发挥着重要作用。

进阶篇：X射线的奥秘

X射线谱依据基础篇中介绍的产生原理的不同可以分为连续谱和特征谱两种，由韧致辐射原理产生的光谱为连续谱，由特征辐射原理产生的光谱为特征谱。

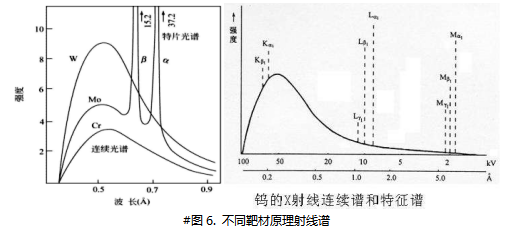

如果我们在网上随手一搜X射线谱，或是某靶射线谱，会得到许多类似这样的谱线。

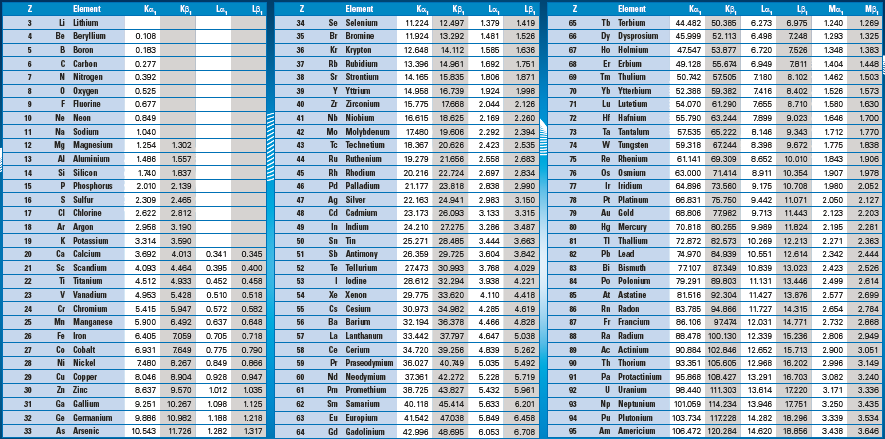

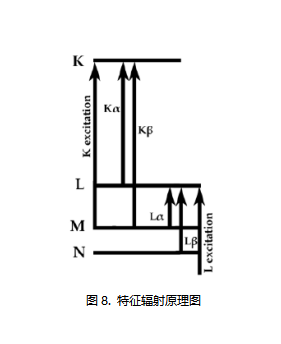

如果细细观察这些谱线可以引申出许多疑问：特征谱线为什么有这么多？为什么有些有特征谱线，有些没有？K线L线M线代表什么？αβ都是什么意思？连续谱为什么是这么个有点像高斯分布的曲线？不同靶材峰值为什么不同？峰值对应的波长（光子能量）是什么？

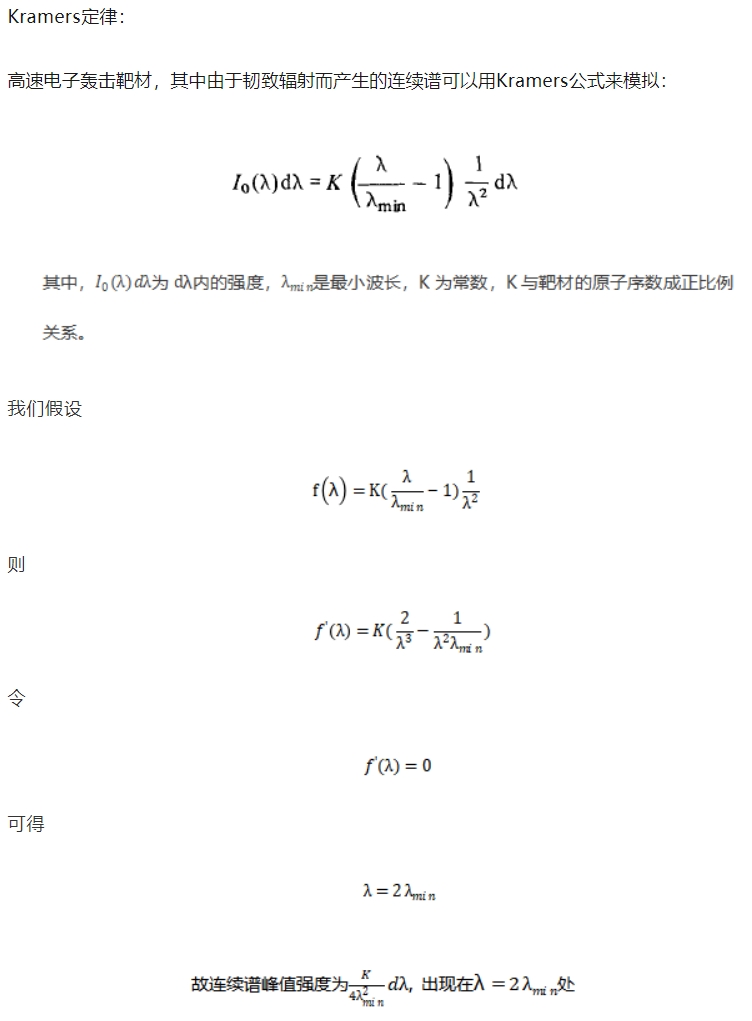

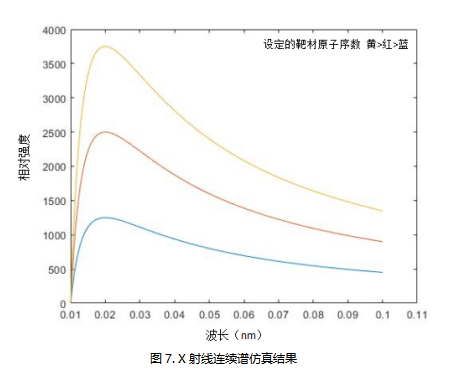

由上式我们可以知道，射线管发出射线的连续谱分布和靶材，光子最大能量（管电压）有着直接关系。下图是假定最小波长0.01 nm（124 KeV）d(λ)=0.0005 nm不同原子序数靶材下的连续谱仿真结果（仿真软件：Matlab）：

引申思考：想象一下，你肩负着领导一个X射线项目的重任，但一开始你可能两手空空：没有专业的实验室，缺乏必要的设备和软件，甚至没有X射线源。你所拥有的，仅仅是关于射线源的一些基础参数，例如靶材料和管电压、管电流的调节范围。即便如此，你是否能够勾勒出射线谱的大致轮廓？了解射线源的光谱特性至关重要，尤其是在X光成像、X荧光分析和X射线吸收等领域。在X光成像领域，为了获得更清晰的图像质量，我们经常需要对射线进行滤波处理。然而，在进行有针对性的滤波之前，我们必须首先了解波的特性。以往一些客户尝试使用各种金属片来阻挡射线管的出射窗口，但往往发现效果并不理想。

X射线吸收原理

X射线在物质中的吸收过程主要可以分为三类：光电效应、康普顿效应和电子偶效应。其中，光电效应与可见光在硅基探测器上的作用原理相似，而电子偶效应则通常发生在光子能量极高的场合，已超出X射线的常规应用范围，因此在此不做详细讨论。

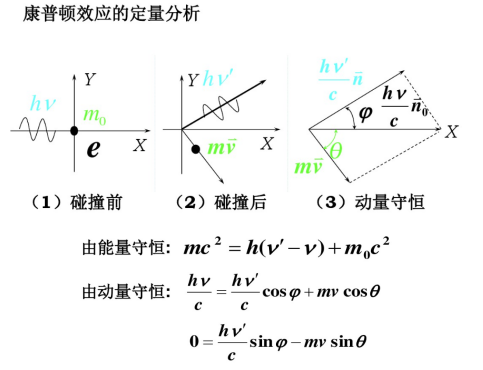

康普顿效应是X射线与物质相互作用时的一种重要现象，它与射线的散射密切相关。当高能光子进入物质后，有可能与物质内部的自由电子发生弹性碰撞，导致光子的方向发生偏转甚至反向。由于动量守恒和能量守恒的原则，光子在碰撞过程中会将一部分能量转移给自由电子，使得偏转后的光子与入射光子相比，能量减小，频率降低，波长增长。并且，这种波长的差异会随着偏转角度的增大而愈发明显。康普顿效应不仅揭示了光与物质相互作用的新机制，还为X射线散射研究提供了重要的理论基础。

康普顿散射公式：

此公式说明，波长改变与散射物质无关，仅取决与散射角；波长改变随散射角的增大而增加。

随着科技的不断发展，X射线的应用领域也在不断拓展。从传统的医疗和工业检测到新兴的纳米技术和量子计算等领域，X射线都展现出了巨大的潜力和价值。我们坚信，在未来的日子里，X射线将持续推动我们对未知世界的深入探索。滨松也将坚持不懈地为此付出努力，期待与更多朋友一起，通过X射线技术，收获更多新的发现和惊喜。

参考文献
1.https://en.wikipedia.org/wiki/X-ray
2.https://en.wikipedia.org/wiki/Synchrotron_light_source 3.http://www.ihep.cas.cn/kxcb/kpcg/bsrf/200907/t20090723_2160284.html
4.H.A.Kramers; On the theory of X-ray absorption and of the continuous X-ray spectrum; Philosophical Magazine Series 6
5.The X-ray and radiation physics behind XRF spectrometry is described in detail (e.g. Shackley 2011; Pollardet al.2007; Moens, et al.2000)
6.医学影像技术学术语详解.燕树林，牛延涛.人民军医出版社，2010.7
