电容器作为重要的电子元件，广泛应用于各种电子产品中。从手机、电脑到家电和汽车，电容器的质量直接关系到产品的稳定性与可靠性。为了确保电容器的质量，尤其是在生产过程中如何准确判断电容正负极的对齐度，X-ray电容检测技术逐渐成为行业的重要选择。

电容检测技术利用X射线穿透电容器，通过图像处理分析，能够精准判断电容正负极是否对齐。这一技术在电容器生产的各个阶段发挥着至关重要的作用，尤其是在精密生产与品质控制中，能够帮助企业及时发现问题并优化生产工艺。

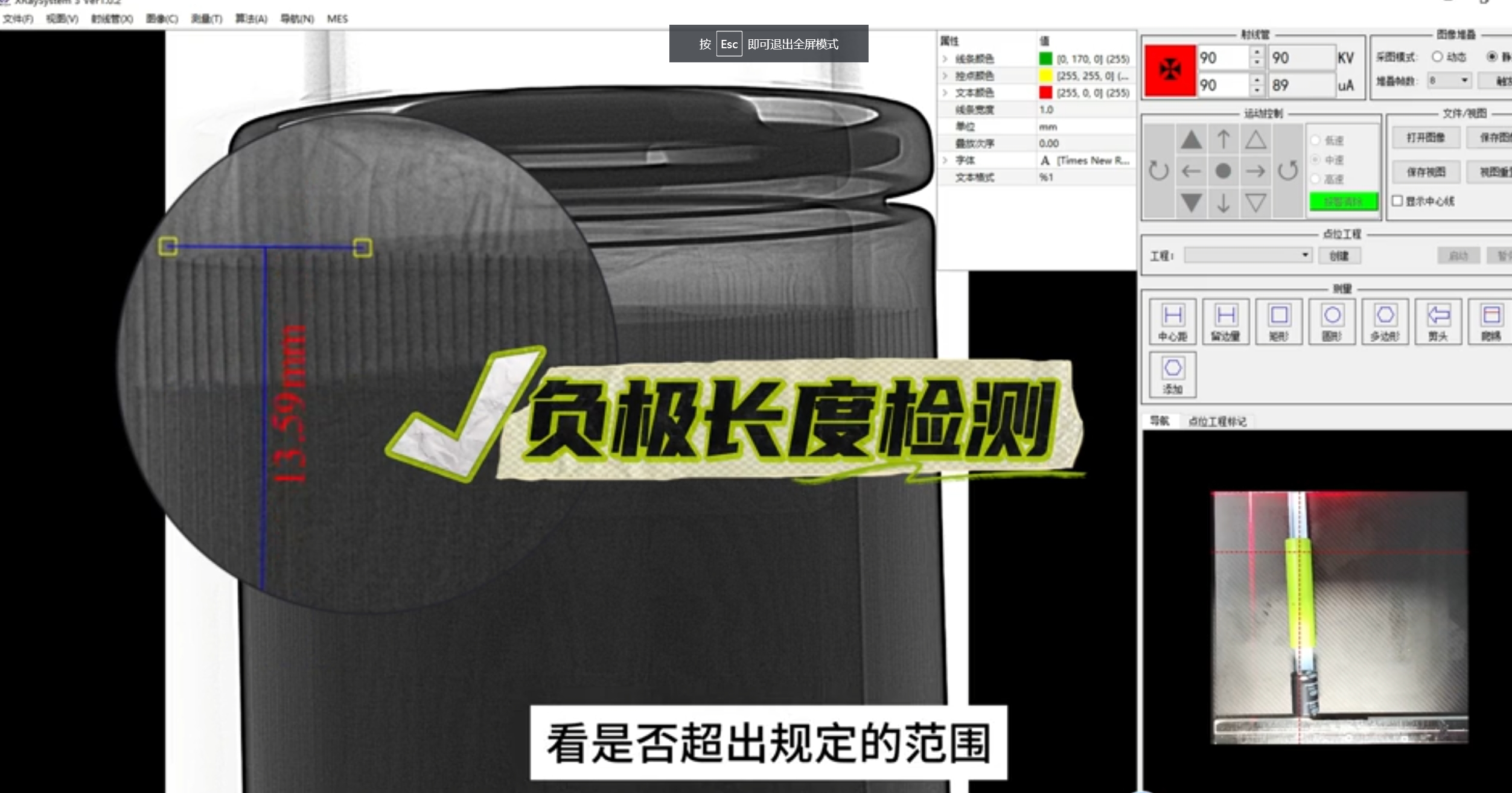

X-ray电容检测技术的核心原理是基于X射线的透视特性。当X射线照射到电容器时，电容内部的不同材料（如阳极、阴极以及介质层）由于密度和厚度不同，X射线的透过率也不同。通过X-ray检测系统获取到的图像，可以显示电容器内部的结构信息，并且通过图像分析，判断电容正负极是否正确对齐。

电容器内部通常由阳极、阴极和介质层组成，良好的对齐意味着阴阳极边界清晰，介质层均匀。若正负极对齐不良，则X-ray图像会出现模糊、错位或重叠等异常现象。这种异常现象往往表明电容器的内部结构存在缺陷，可能会影响电容器的性能，甚至导致产品的不合格。

X-ray图像中对齐度的判定标准

1.清晰的阴阳极边界

正确对齐的电容器会呈现出清晰的阴阳极边界，X-ray图像中的阳极与阴极之间的边缘明显可见。这个边界的清晰度直接反映了电容的生产精度，只有在正负极对齐良好的情况下，电容的电气性能才能得到保障。

2.均匀的介质层

电容器的介质层通常是绝缘材料，位于阳极和阴极之间。X-ray图像中，若正负极对齐良好，介质层应该均匀分布，厚度一致。如果介质层在某些区域过厚或过薄，可能会导致电容的性能不稳定，甚至产生电气故障。

3.模糊与错位

当正负极对齐不良时，X-ray图像中可能会出现模糊或错位现象。这种情况通常是由于生产过程中的机械误差或组装不当引起的。图像中的模糊或重叠部分往往意味着阴阳极之间的边界不清晰，或者阴阳极位置发生了偏移，从而影响了电容的整体性能。

4.重叠与错位

在一些严重的情况下，X-ray图像可能显示阳极与阴极完全重叠，或某一部分阳极与阴极发生错位。这种异常情况需要及时检查生产工艺，并对设备进行调整，以避免影响到大规模生产。

X-ray电容检测的优势

1.非破坏性检测

X-ray电容检测技术具有非破坏性这一显著优点。与传统的电容器测试方法不同，X-ray检测不需要拆解电容器，不会对电容器本身造成任何损坏。这对于批量生产的电容器检测尤为重要，可以提高检测效率，降低生产成本。

2.高精度检测

X-ray图像能够提供比肉眼观察或传统检测方法更为精细的内部结构信息。通过对X-ray图像的深入分析，可以精确地判断电容正负极的对齐度，为生产过程提供实时反馈，确保每一批产品的质量稳定。

3.提高生产效率

采用X-ray电容检测技术能够大大提高生产效率。在传统检测中，往往需要手动拆解或者多次测量，这不仅浪费时间，还增加了人工成本。而X-ray检测能够在短时间内完成大量产品的检测，极大提高生产效率。

4.减少人工误差

传统的人工检测方式容易受到人为因素的影响，导致检测结果不准确。X-ray检测则通过自动化图像处理技术，能够消除人工误差，保证检测结果的准确性和一致性。

如何选择适合的X-ray电容检测设备

对于需要使用X-ray检测技术进行电容器检测的企业来说，选择一款适合的X-ray电容检测设备至关重要。以下是一些选择标准：

1.检测精度

选择X-ray检测设备时，首先要考虑其检测精度。高精度的设备能够更清晰地展示电容器内部结构，帮助准确判断正负极的对齐情况。

2.图像处理能力

优质的X-ray电容检测设备应配备强大的图像处理软件，能够快速、准确地分析X-ray图像中的异常，提供精确的检测结果。

3.检测速度

生产过程中，检测速度的快慢直接影响到生产效率。选择一款具有高检测速度的设备，能够在保证精度的同时提高生产效率。

4.设备稳定性与维护便捷性

设备的稳定性对于大规模生产至关重要。选择一款稳定性强且易于维护的设备，可以减少设备故障带来的停机时间，确保生产线的高效运转。

X-ray电容检测在行业中的应用前景

随着电子产品的不断更新换代，电容器的应用范围越来越广泛，质量要求也越来越高。X-ray电容检测技术作为一种精准、快速、非破坏性的检测手段，将在未来电子制造行业中扮演更加重要的角色。通过精准判断电容正负极的对齐度，X-ray检测技术能够有效提升产品质量，降低生产缺陷率，推动智能制造和工业4.0的发展。

对于电容器生产企业来说，采用X-ray电容检测技术不仅能提升产品的品质控制水平，还能在市场竞争中获得先机，满足日益严格的质量要求，增强企业的核心竞争力。

X-ray电容检测技术作为一种先进的质量检测手段，在电容器生产中具有不可替代的作用。通过精准分析电容正负极的对齐度，X-ray检测能够帮助企业提高生产效率、减少缺陷率、确保产品质量。随着电子产业的不断发展，X-ray电容检测将迎来更加广阔的应用前景，是企业实现智能制造和精细化管理的重要工具。
