X射线透视仪主板检测：精准定位缺陷。

在电子制造业中，主板质量控制一直是一个重要而富有挑战性的环节。随着电子产品日益复杂化和微型化，传统的检测方法已经难以满足现代生产需求。X射线检测技术作为一种先进的无损检测方法，正改变主板质量控制的方式。
X射线检测是一种常用的无损检测技术，专门用于检测主板内部的缺陷、故障和异常现象。

1.X射线透视仪主板检测原理

• 1.1 样品放置：将待检测的主板放置在X射线透视仪的检测区域内。
• 1.2 参数设置：根据主板的特性和检测需求，设定适当的检测参数，包括X射线能量、检测角度和扫描速度等。
• 1.3 X射线扫描：启动设备后，X射线会穿透主板并被探测器接收。
• 1.4 图像转换：接收到的X射线信息被转化为清晰的数字图像或数据。
• 1.5 图像分析：通过专业软件对捕获的图像进行处理和分析，识别主板内部的缺陷。

2. X射线检测的优势

• 2.1 无损检测：X射线检测不会对主板造成任何物理损伤，适合批量生产中的质量控制。
• 2.2 内部可视化：通过X射线扫描可以获得主板内部的清晰图像，从而对主板的结构和组件进行详细观察和分析。
• 2.3 高精度：X射线透视仪具有较高的灵敏度和准确性，能够检测出微小的缺陷和异常现象。
• 2.4 全面检测：可以识别多种内部缺陷，如焊接不良、元件缺失、线路断裂等。

3. X射线检测在透锡率检测中的应用

透锡率是衡量焊接质量的重要指标。X射线检测在这一领域发挥着关键作用：

• 3.1 透锡率定义：透锡率指的是焊料填充通孔或焊盘的程度，直接影响焊接的可靠性。
• 3.2 自动检测：骅飞X射线透视仪配备了CNC自动编程检测系统，能够自动抓取主板上透锡率不合格的点。

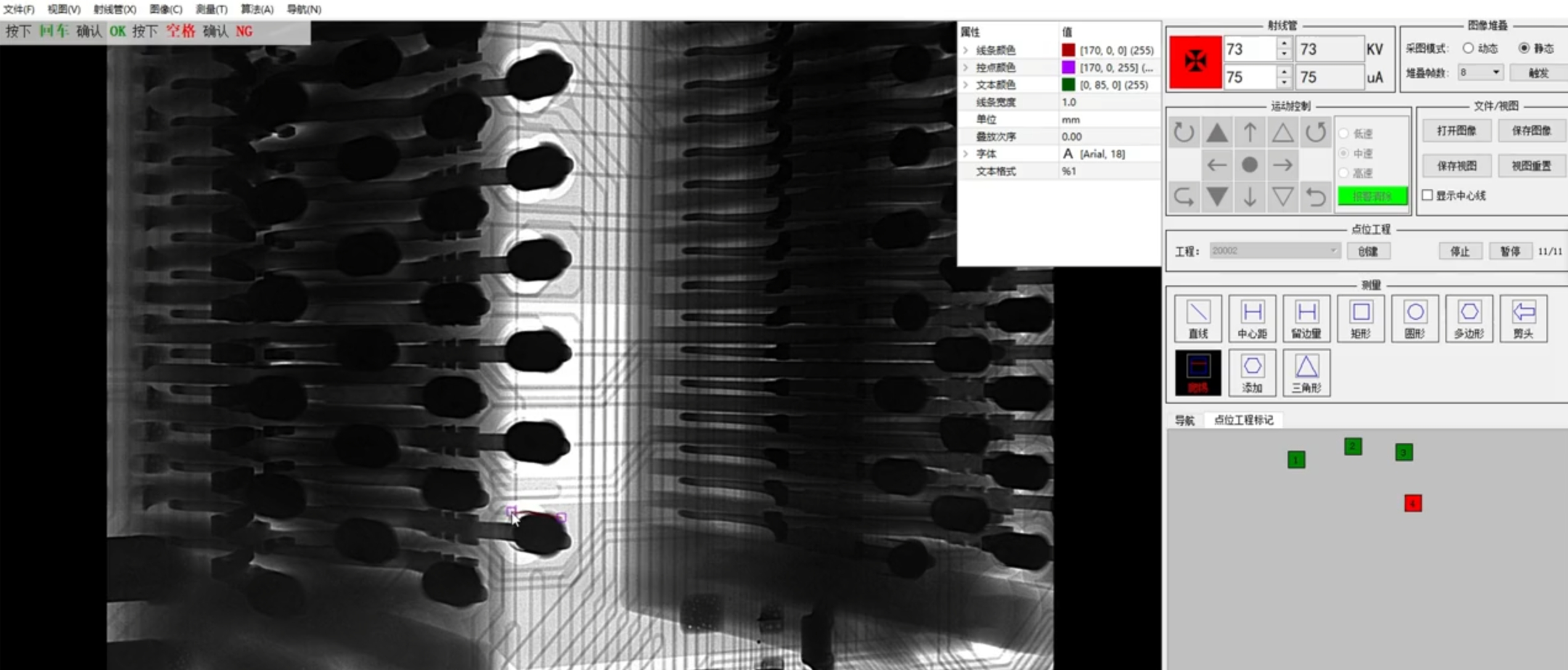

• 3.3 可视化显示：在检测过程中，屏幕上会用红色点标示出透锡率不合格的位置，直观明了。
• 3.4 判定标准：一般而言，透锡率低于70%被认为是不合格的。这个标准可以根据具体产品要求进行调整。
• 3.5 实时监控：通过实时监控透锡率，可以及时发现并纠正生产过程中的问题，提高产品质量。

4. X射线检测在缺陷识别中的应用

X射线检测不仅能够评估透锡率，还能识别多种主板缺陷：

• 4.1 焊接不良：可以清晰显示焊点的内部结构，识别出虚焊、冷焊、焊接不足等问题。
• 4.2 元件缺失：通过X射线图像可以快速发现主板上缺少的元器件。
• 4.3 线路断裂：能够检测到PCB内部的线路断裂问题，包括内层走线的完整性。
• 4.4 BGA焊接检查：对于隐藏在芯片下方的BGA焊球，X射线检测可以无损查看其连接质量。
• 4.5 微小缺陷：由于其高灵敏度，X射线检测能够发现肉眼难以察觉的微小缺陷。

5. X射线检测如何提升产品质量

5.1 早期缺陷发现：在生产过程中及时发现并纠正缺陷，减少不合格品。
5.2 工艺优化：通过分析X射线检测结果，可以识别生产工艺中的薄弱环节，进行针对性改进。
5.3 质量追溯：将X射线检测数据与生产批次关联，便于质量问题的追溯和分析。
5.4 提高良品率：通过精确控制透锡率和及时发现缺陷，显著提高产品的良品率。

6. X射线检测对制造商和维修人员的价值

6.1 制造商：

• 提高生产效率：快速、准确的检测减少了人工检查的时间和误差。
• 降低成本：及时发现缺陷，减少后期返工和废品率。
• 提升品牌形象：通过提供高质量产品，增强客户信心。

6.2 维修人员：

• 精确诊断：X射线检测帮助维修人员快速定位故障点。
• 非侵入式检查：无需拆解即可进行内部检查，减少二次损坏风险。
• 提高修复成功率：通过清晰的内部图像，制定更精准的修复方案。

7. X射线检测主板的注意事项

• 7.1 辐射安全：尽管现代X射线透视仪都配备了严格的防护措施，操作人员仍需遵守安全规程，最小化辐射暴露。
• 7.2 图像解读：正确解读X射线图像需要专业知识和经验，需要对操作人员进行系统培训。
• 7.3 参数优化：不同类型的主板可能需要不同的检测参数，应根据具体情况进行优化设置。
• 7.4 设备维护：定期校准和维护X射线透视仪，确保检测结果的准确性和一致性。

X射线检测技术为主板质量控制提供了针对性的解决方案。通过精确测量透锡率和全面识别各类缺陷，它不仅显著提升了产品质量，还为制造商和维修人员提供了强大的工具。在电子产品不断向高密度和微型化发展的今天，X射线检测技术的重要性将日益凸显。
