在集成电路和电子制造领域，产品质量直接关系到产品最终的可靠性和性能。尤其是随着产品功能的日益复杂化，封装技术也变得越来越先进，对焊接质量的要求也更为严格。然而，

在实际生产过程中，虚焊、气泡、短路、曲率不良等缺陷仍然是常见且难以完全避免的问题。如何高效精准地检测并解决这些问题，成为集成电路和电子制造领域的一个重要课题。骅飞科技带您认识X射线智能检测装备应对这些挑战。

1. 虚焊检测：保障电气连接的稳定性

虚焊是指焊接时焊锡未能完全覆盖焊点，引起接触不良，进而影响电气连接的稳定性。虚焊在图像上表现为焊点模糊或偏白，或焊点尺寸大小不一致。这类缺陷往往难以通过肉眼检测出来。X射线智能检测装备通过穿透能力和高分辨率成像，可以精准捕捉焊点的内部状态，实时发现虚焊问题，从而确保电气连接的稳定性和可靠性。

2. 气泡检测：避免焊点内部空洞

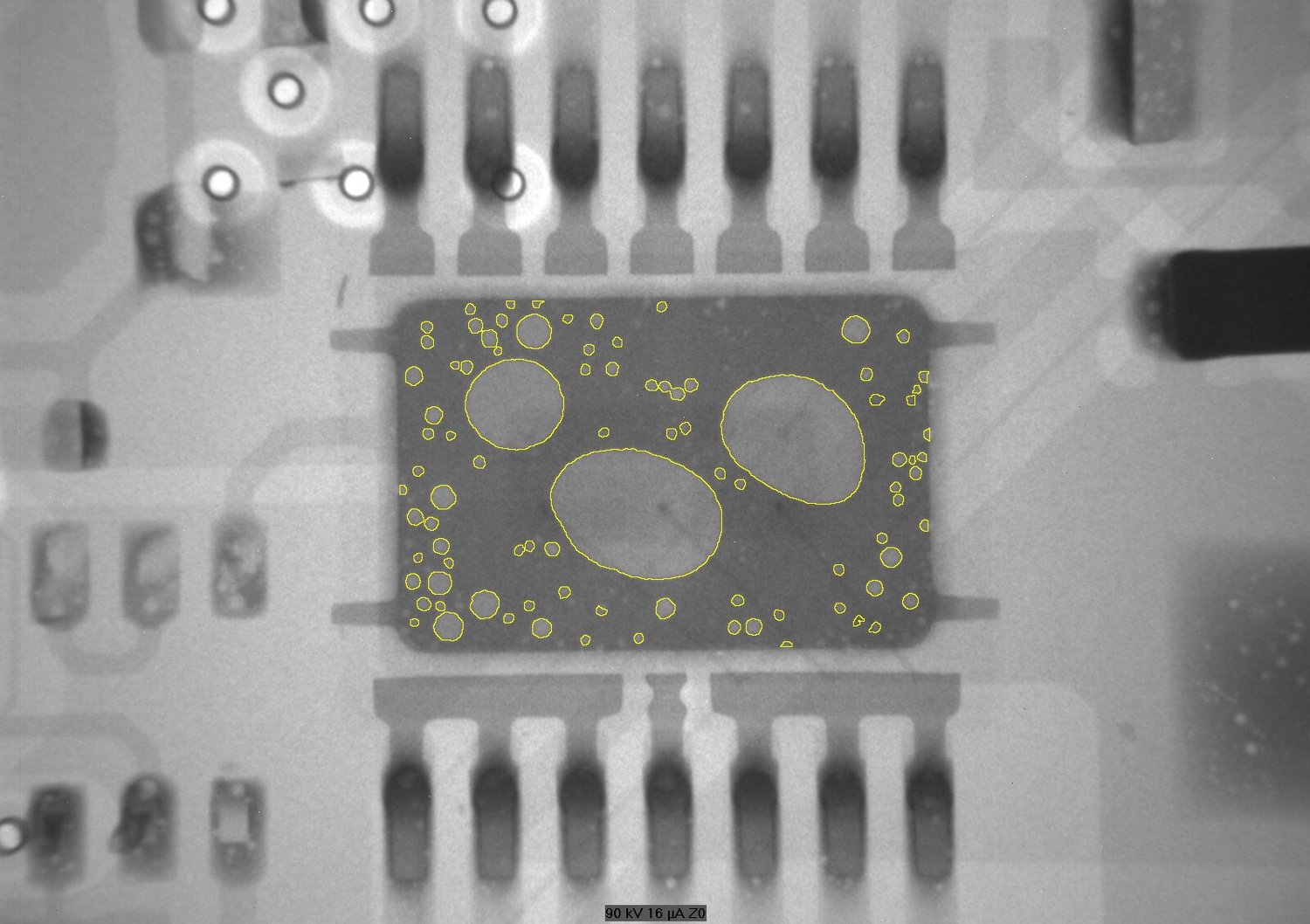

气泡是指焊锡内藏空气在焊接过程中没有及时排出，形成内部空洞，影响焊接强度和导电性。在X射线检测图像中，气泡通常表现为焊点中存在圆形白斑。使用X射线智能检测装备，可以对焊点内部进行详细扫描，快速识别气泡位置及大小，及时进行返修或调整焊接工艺，避免产品性能受损。

3. 短路检测：预防意外电流路径

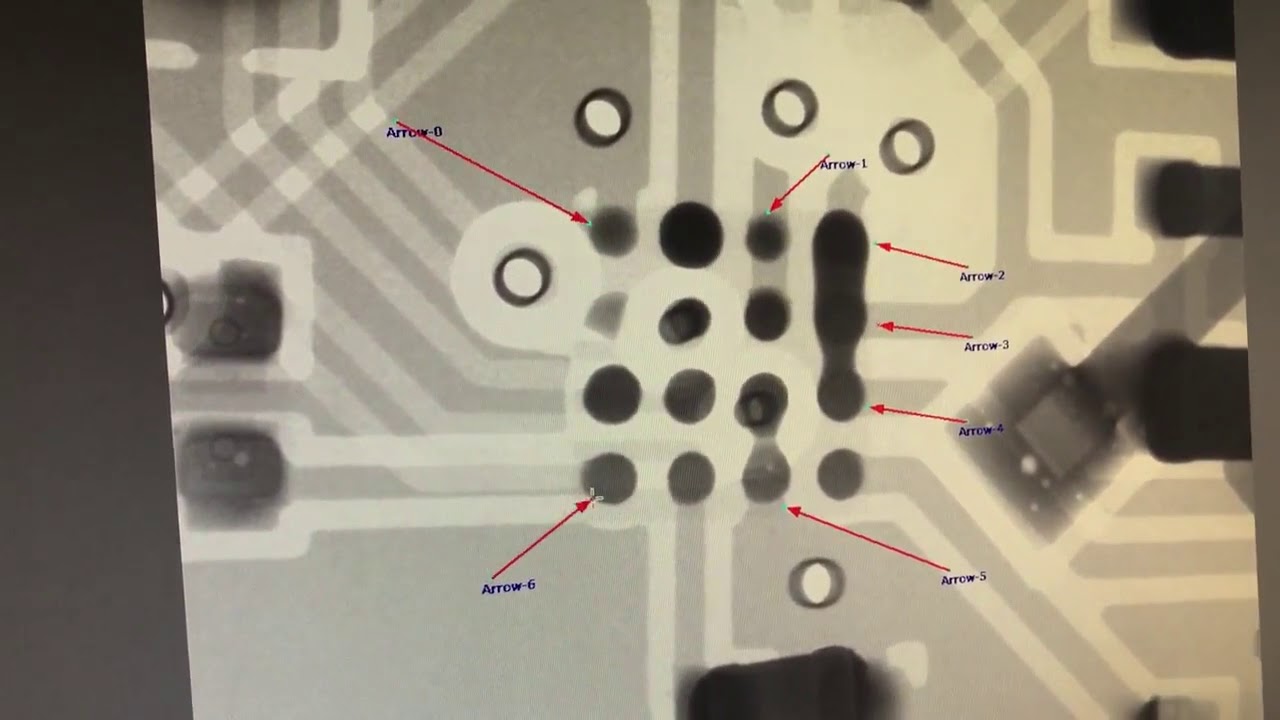

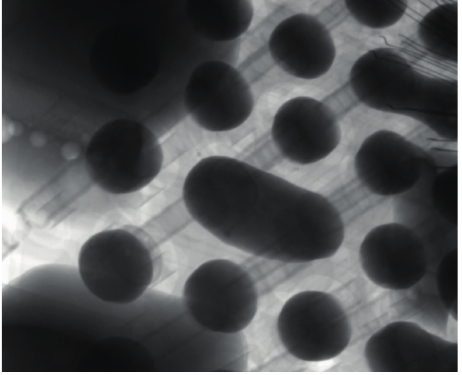

短路指的是焊锡在毗邻的不同焊点、导线或元件之间形成桥接，造成意外的电流路径，可能导致电路失效或损坏。在X射线图像中，短路通常表现为焊点之间有暗色阴影桥接。通过X射线智能检测装备的使用，可以有效地识别这些桥接区域，确保电路的正常运行，避免因短路引发的电气问题。

4. 曲率不良检测：确保芯片邦定线的正确形态

曲率不良通常是由于芯片邦定线的扭曲或塌陷导致，这种缺陷会影响芯片的连接可靠性。X射线智能检测装备可以直接观察芯片邦定线的形态，通过分析影像中的曲率异常，检测出不良品。

X射线智能检测装备，可以快速精准地检测出集成电路及电子产品中可能存在的虚焊、气泡、短路和曲率不良等缺陷。这种非破坏性检测方法不仅提高了检测效率，还能显著降低返工率和材料浪费，从而提升整体生产效率和产品质量。集成电路及电子制造企业正积极采用这一先进的检测技术，以满足市场对其产品日益增长的高质量需求，更多关于X射线智能检测装备的技术详情或任何产品检测需求可以移步页面中的沟通工具进行深入探讨。
