说到MOS管这类非常常见的电子元器件，就不得不提三极管与IGBT了，理论上来说，MOS管与三极管组合使用就可以相当于IGBT的作用。今天骅飞科技就来聊聊电源板、手机主板类的X-RAY检测。

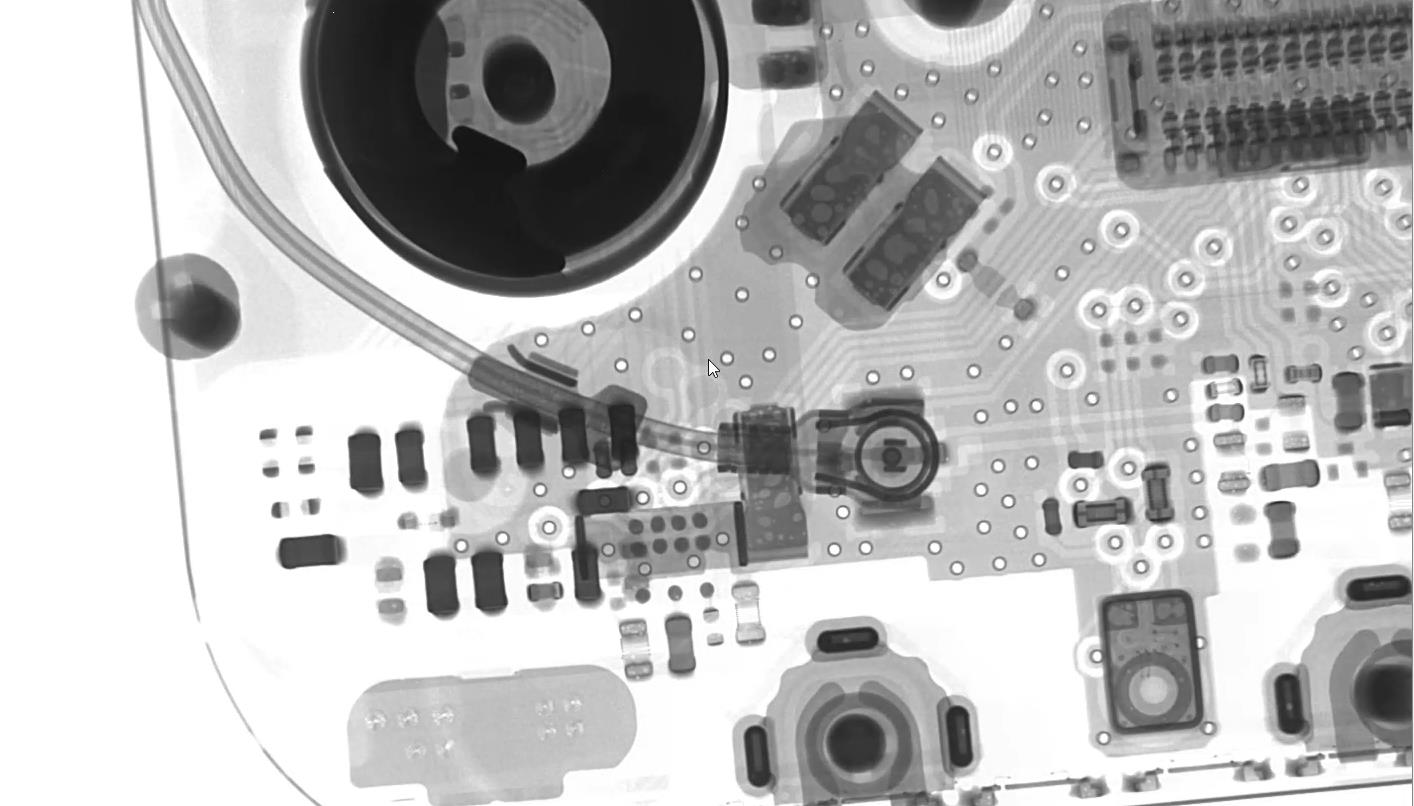

这是一款华为手机的X-RAY检测的影像，从上图的影像图上我们可以清晰的看到摄像头、MIC、喇叭、其中最引人注意的当属那根长长的连接线。从图中也可以看到各个电子元器件所处的位置、焊接等，其中有部分焊接存在大量的气泡。为什么会存在气泡空洞以及解决方案可以参考《 PCBA锡球有气泡空洞是什么原因以及解决方案》

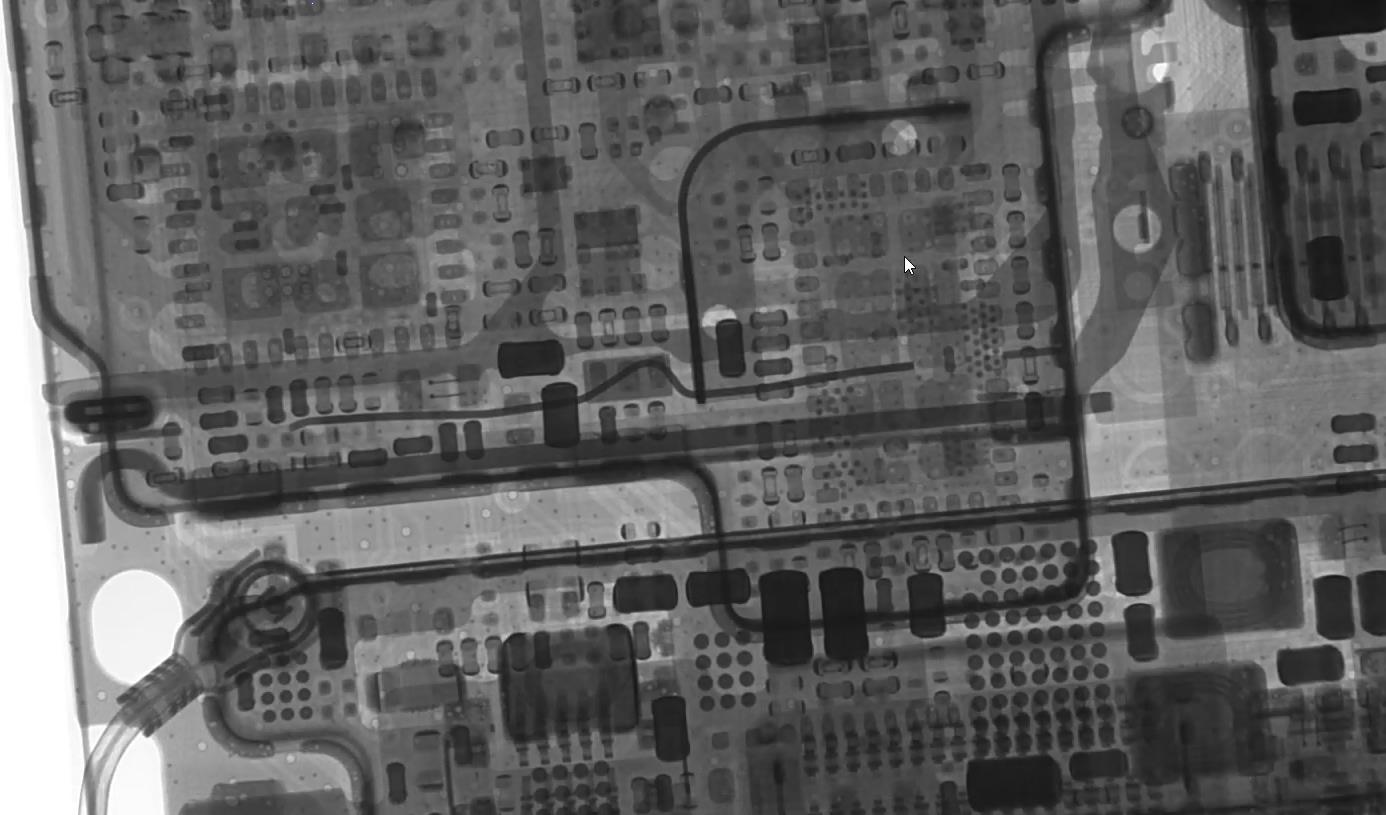

上图是华为手机的主板检测图，各电子元件基本上清晰可见，对于电子元件的连锡、短路、缺失等一目了然。
X-RAY检测设备采用X射线可穿透非透明物质为基础，通过穿透非透明物质的方式，如金属、塑胶、纸张、陶瓷等均可实现穿透作业，对于不同密度的材质可穿透的厚度存在一定的差别，例如X射线可穿透三五毫米的金属板，也可穿透三五厘米的塑胶件，这是由于常见的金属的密度会远大于塑胶件，由此看出：在X射线能量值一定时，密度越大的物体厚度小，密度越小的物体厚度大，如铅板的密度非常大，即使非常报的铅板也可以阻止X射线的穿透，这也是目前做辐射设备时选择铅板作为防辐射材料的主要因素，就目前市场而言，大多X射线类设备会采用钢铅材料作外壳，其能有效的防止辐射泄露。
