大家可以看到我们这个线路板是经过smt贴片之后完成的一个pcba的组件，这个组件完成之后我们需要对它进行一个质量的检测，像线路板上面有很多的电子零件，我们是没有办法通过aoi或者人工目检来检测，想要更好的完成品质把控，就要用到这一台x光机，又称X-RAY检查机，它的主要作用就是通过不破坏产品和零件的情况下，通过我们这个设备来透视检查这个零件内部的焊接情况。
对于这个常见的BGA焊接、QFN焊接等焊盘在产品内部的，这边是没有办法检测的，所以我们是一定要用到这个x光机来进行一个检测，他的工作原理就是利用x射线对元器件进行穿透，我们可以通过显示器看到我们想要的结果，像电子元气件断裂、BGA气泡大小和占比率、裂纹、杂质、还有虚焊假焊等等等等都是可以看到的。

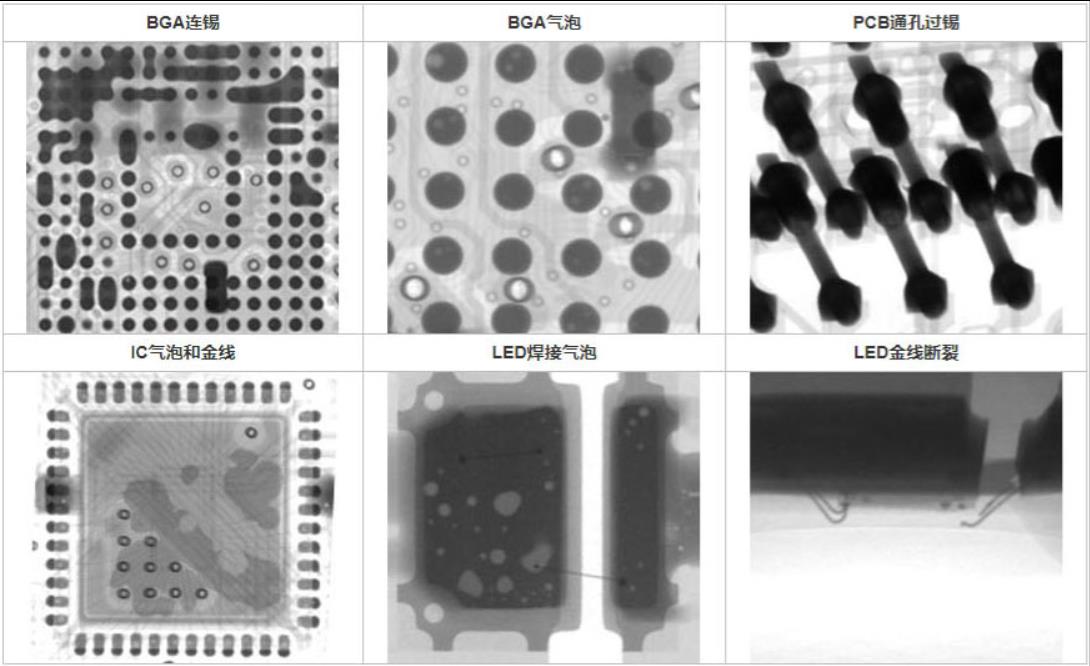

如下图就是X-RAY检查机实拍的图像，考虑到宽带对图像显示的影响，我这边对图像进行了降像素处理，方便网友能快速的打开页面，如果您需要了解更多可以咨询客服。
